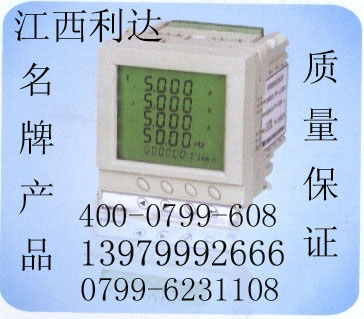

多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。 能測量三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、有功電能（吸收）和無功電能（感性），通過切換方式和3排4位LED以及指示燈來顯示上述電量參數。
| 精度等級 | U、I為0.2級，P、Q為0.5級，有功電能為0.5級，無功電能為2級 | |
| 顯示 | 可編程LCD或LED顯示 | |
| 輸入測量 | 網絡 | 三相三線、三相四線 |
| 額定值 | 電壓：AC 100V、400V；電流：AC 1A、5A | |
| 過負荷 | 持續：1.2倍 瞬時：電壓 2倍(10秒)，電流10倍(5秒) | |
| 功 耗 | 電壓：＜1VA(每相) 電流：＜0.4VA(每相) | |
| 阻 抗 | 電壓＞300kΩ 電流＜20mΩ | |
| 頻 率 | 50/60Hz±10% | |
| 電能計量 | 電能 | 有功、無功電能計量 |
| 電源 | 工作范圍 | AC、DC 80V～270V |
| 功 耗 | ≤5VA | |
| 輸出可編程 | 模擬量 | 2路或4路變送輸出：4～20mA/0～20mA |
| 數字量 | RS-485接口，MODBUS-RTU協議 | |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | |
| 開關量輸入 | 4路(2路)開關量輸入，干節點方式(具體參閱規格型號說明) | |
| 開關量輸出 | 4路(2路)開關量輸出，光耦繼電器(具體參閱規格型號說明) | |
| 工作條件 | 環境溫度: -10～55℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m | |
| 隔離耐壓 | 輸入和電源＞2kV,輸入和輸出＞2kV,電源和輸出＞1.5kV | |
| 絕緣電阻 | ≥100MΩ | |
